液冷製品

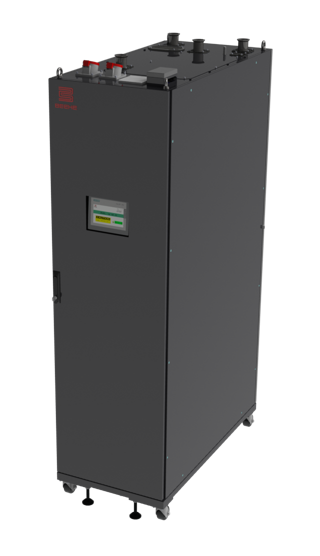

IBシリーズ ラック式液冷・液冷CDU
主な特徴:
· 定格冷却能力300-1800kW、複数のラックサーバー液冷に適用
· 二重ポンプによる冗長化/一つポンプでの流量可変制御が可能
· 定差圧、定流量、定温の3つの制御出力モード
· 一部の機種でMPM水質管理モジュールを選択可能
· 一次側および二次側フィルターのオンラインメンテナンス
· SUS304配管、媒体適合性が良好
7インチ/10インチLCDタッチスクリーンが使用され、PLC制御、温度、流量、圧力、漏洩、液面、環境温湿度などのパラメータ監視が統一管理される
· 電源、通信インターフェース冗長化
· Modbus RTU & Modbus TCP/IP & SNMP（オプション）通信プロトコルをサポート
· 3段階のアラーム機構、運用担当者がシステム異常を迅速に特定するのを支援
製品用途:

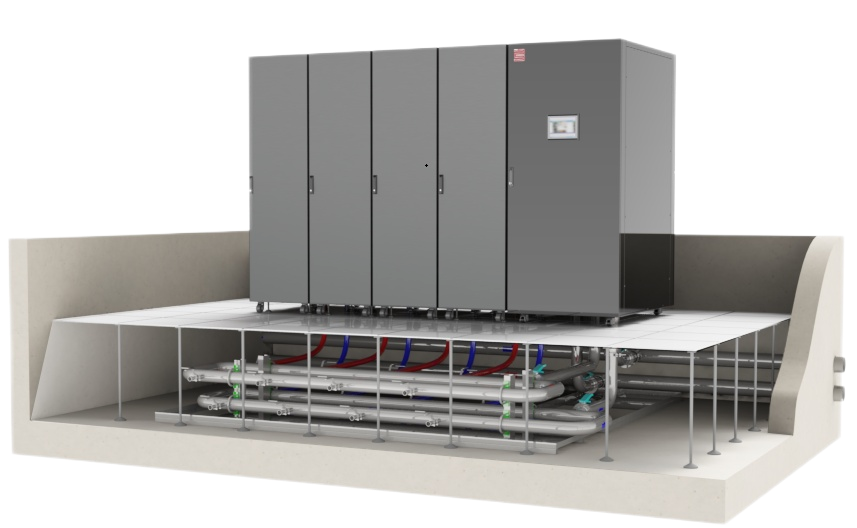

· 複数の液冷サーバーラック
· 集中型の大規模データセンター
BEEHE IN ROW CDU PRODUCTS TECHNICAL PARAMETERS：
|
Model |
IB300 |
IB600 |
IB1200 |
IB1800 |
|
Cooling object |
X4 GB200 NVL36 |
X4 GB200 NVL72 |
X8 GB200 NVL72 |
X16 GB200 NVL72 |
|
Rated Cooling capacity |
300kW |
600kW |
1200kW |
1800kW |
|
Coolant |
PG25 |
PG25 |
PG25 |
PG25 |
|
Approach temperature |
5℃ |
5℃ |
4℃ |
4℃ |
|
Primary side liquid temp.(in/out) |
35℃/46℃ |
35℃/43.2℃ |
35℃/45.2℃ |
35℃/45.2℃ |
|
Secondary side liquid temp.(out/in) |
40℃/51℃ |
40℃/50.3℃ |
39℃/49.3℃ |
39℃/50.3℃ |
|
Secondary side rated flow rate |
445LPM |
900LPM |
1800LPM |
2400LPM |
|
Flow range |
10-100% |
10-100% |
10-100% |
10-100% |
|
Available Pressure head |
21.7PSI |
36.2PSI |
36.2PSI |
36.2PSI |
|
Power Supply option 1 |
3P AC380V 50/60Hz |
3P AC380V 50/60Hz |
3P AC380V 50/60Hz |
3P AC380V 50/60Hz |
|
Power Supply option 1 |
3P AC480V 60Hz |
3P AC480V 60Hz |
3P AC480V 60Hz |
3P AC480V 60Hz |
|
Power consumption |
≤5.5kW |
≤12.8kW |
≤20kW |
≤32.5kW |
|
Dual power ATS |
Yes |
Yes |
Yes |
Yes |
|
Frequency converter quantity |
1+1 |
1+1 |
1+1 |
1+1 |
|
Pump quantity |
1+1 |
1+1 |
1+1 |
1+1 |
|
Secondary side filter |
100μm |
50μm |
50μm |
50μm |
|
Primary side filter |
500μm |
500μm |
200μm |
200μm |
|
Communication |
Modbus RTU&TCP/IP |
Modbus RTU&TCP/IP |
Modbus RTU&TCP/IP |
Modbus RTU&TCP/IP |
|
Group control |
Yes |
Yes |
Yes |
Yes |
|
Liquid quality monitor |
Yes |
Yes |
Yes |
Yes |
|
Automatic liquid refill |
Yes |
Yes |
Yes |
Yes |
|
Weight |
1297Ibs |
3528Ibs |
4565Ibs |
4708Ibs |
|
Dimensions (W x D x H) |
600 x1200 x2300mm |
800 x2000 x2000mm |
1000 x2000 x2000mm |
1200 x2000 x2000mm |
